Программный комплекс ГЕОРАДАР-ЭКСПЕРТ содержит достаточно широкий набор атрибутов для решения различных задач георадиолокации. Нередки случаи, когда информация об исследуемом объекте не содержится в полном объёме одним разрезом атрибута, а распределена по разрезам нескольких атрибутов. В этом случае суммирование набора атрибутов, отражающих различные физические аспекты исследуемого объекта, позволяет объединить разрозненную информацию об этом объекте в рамках одного суммарного разреза. Вместе с тем, в результате суммирования происходит устранение артефактов, вызванных накоплением ошибок в процессе сбора и обработки георадиолокационной информации.

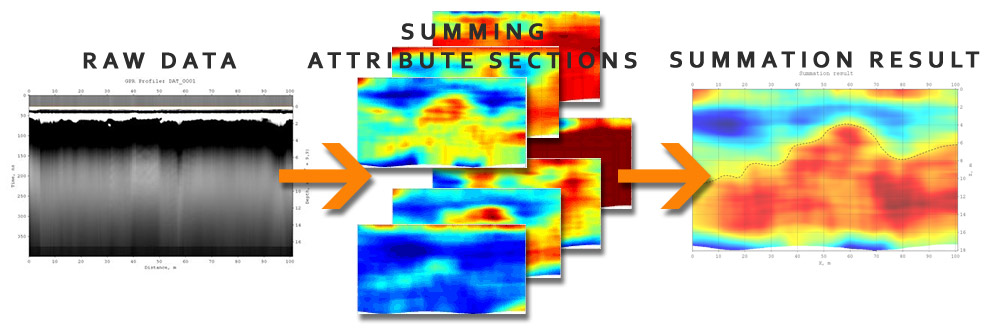

Ниже показаны изображения георадарного профиля, записанного в ходе исследования погребённой долины, набора разрезов атрибутов для суммирования, полученных в результате автоматизированного анализа BSEF данного профиля и результата суммирования этих разрезов.

Волновая картина данного георадарного профиля мало информативна на глубинах более двух метров, когда как глубина залегания долины, по априорной информации, превышает это значение. На разрезах атрибутов просматриваются некоторые детали погребённого рельефа, однако каждый из разрезов в отдельности не даёт полной информации о строении изучаемой толщи. Операция суммирования позволила свести эти разрозненные полезные сигналы в одно целое. Рельеф погребённой долины на суммарном разрезе хорошо прослеживается по всей его длине. На рисунке рельеф долины отмечен пунктирной линией. Данный пример показывает, как использование модуля суммирования позволило эффективно решить проблему недостаточной информативности георадиолокационного профиля и отдельных разрезов атрибутов по этому профилю.

Помимо суммирования данных, в модуле Summation реализована функция обнаружения локальных максимумов на элементах суммирования и результате суммирования. Данная возможность находит применение в задачах по обнаружению и фиксации дефектов строительных или дорожных конструкций, а также для поиска локальных подповерхностных объектов различной природы.

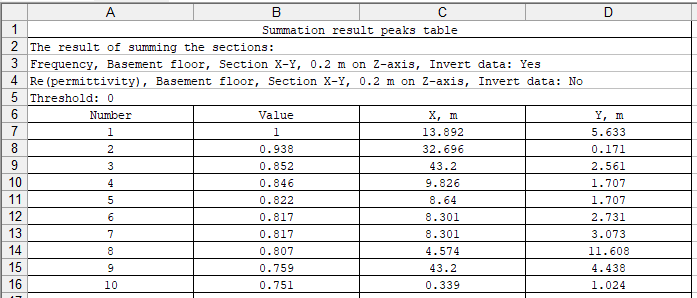

Дефекты, как и локальные объекты, являются областями подповерхностного пространства, отличающимися по электрофизическим характеристикам от вмещающей их толщи. Подобные области проявляются характерными отклонениями значений атрибута на разрезе или сечении 3D сборки. Эти отклонения могут быть различной интенсивности. Наиболее сильное отклонение соответствует наиболее сильному проявлению дефекта или положению крупного локального объекта. При помощи функции обнаружения локальных максимумов пользователь оперативно получает отметки положения локальных максимумов при помощи маркеров на изображении элемента суммирования или результата суммирования, а также формирует из этих данных таблицу.

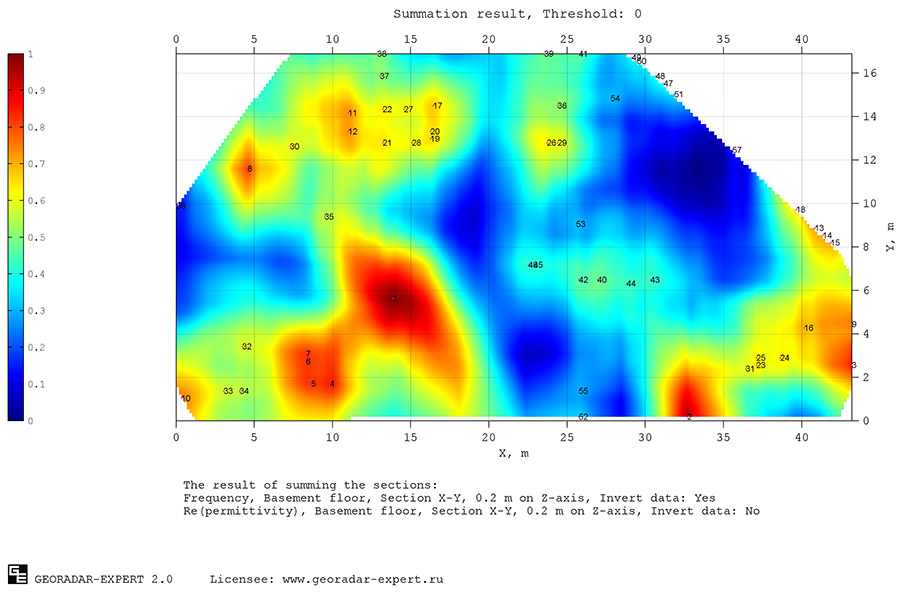

На рисунке ниже показан результат суммирования горизонтальных сечений 3D сборок, собранных из разрезов атрибутов частоты и диэлектрической проницаемости. Данные получены в ходе работ по неразрушающему контролю качества бетонного пола подвального помещения. Список суммируемых атрибутов размещён в нижней части рисунка. Локальные максимумы пронумерованы в порядке убывания значений. При такой нумерации локальному максимуму с наиболее высоким значением присвоен номер 1. Такая нумерация на разрезе облегчает пользователю визуальную оценку размеров локального объекта или степень проявления дефекта.

Видеоуроки по использованию модуля Summation можно посмотреть и скачать со страницы видеоуроков:

Добавлены 4 новых атрибута. Список атрибутов приведён ниже. Использование первых трёх атрибутов позволяют повысить качество неразрушающего контроля бетонных строительных конструкций. Четвёртый атрибут даёт наглядное представление об изменении частот на разрезе относительно выбранной пользователем частоты.

1. Concrete moisture content – влажность бетона. Измеряется в %. Рассчитывается по формулам, приведённым в [Jin X, Ali M. Simple empirical formulas to estimate the dielectric constant and conductivity of concrete. Mierow Opt Technol Lett. 2019;61:386-390.];

2. Concrete conductivity – удельная электрическая проводимость бетона. Измеряется в См/м. Рассчитывается по формулам, приведённым в [Jin X, Ali M. Simple empirical formulas to estimate the dielectric constant and conductivity of concrete. Mierow Opt Technol Lett. 2019;61:386-390.];

3. Concrete resistivity – удельное электрическое сопротивление бетона. Измеряется в Ом/м. Рассчитывается по формулам, приведённым в [Jin X, Ali M. Simple empirical formulas to estimate the dielectric constant and conductivity of concrete. Mierow Opt Technol Lett. 2019;61:386-390.];

4. Frequency interval - число октав от заданной частоты, например, от центральной частоты антенны георадара, до значения частоты на разрезе. Измеряется в МГц.

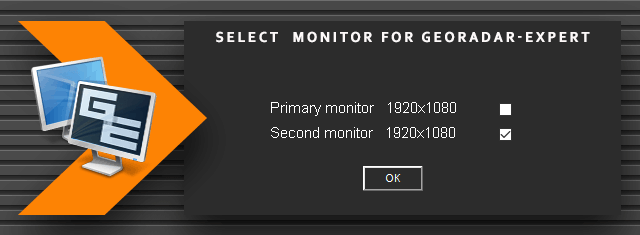

Если к компьютеру подключен один или несколько дополнительных мониторов, то сразу после запуска программного комплекса ГЕОРАДАР-ЭКСПЕРТ на экране основного дисплея откроется панель выбора монитора для размещения рабочего окна ГЕОРАДАР-ЭКСПЕРТ со списком доступных мониторов:

Данная опция помогает эффективнее использовать мульти-мониторное рабочее место пользователя в условиях многочисленного одновременно открытого программного обеспечения. Также улучшена совместимость элементов интерфейса пользователя программного комплекса ГЕОРАДАР-ЭКСПЕРТ с различными разрешениями монитора.
